产品简介
DJ-TS可控硅投切开关是通过触发电路、晶闸管、二级管以及辅助电路组成,触发电路在电压过零前后进行判断是否输出控制信号(DC12V),使可控硅进行导通或断开,触发电路能够可靠保证控制信号的输出,散热器主要是用来导热和散热作用,内置过温保护及控制风机自动运行的温度开关,从而为安全运行提供了良好条件。与其他投切开关相比,该投切开关在投切时无涌流,无接触噪音,更适合用在负载投切变化频繁的场合,例如升降机和起重机、焊机为主的配电系统中。
产品特点
- ○过零投切,无涌流,不会造成电网电压闪变。
○LED信号灯显示投切状态。
○光电隔离,抗干扰能力强,响应速度快(10ms)。
○内置冷却风扇,自动控制风扇启停。内置过温(80℃)保护。
○集成一体化,体积小,安装方便。全浇铸结构,坚固耐用。接线端子具有水平与垂直互换性。
○投切无噪音,无机械磨损,大大延长使用寿命。

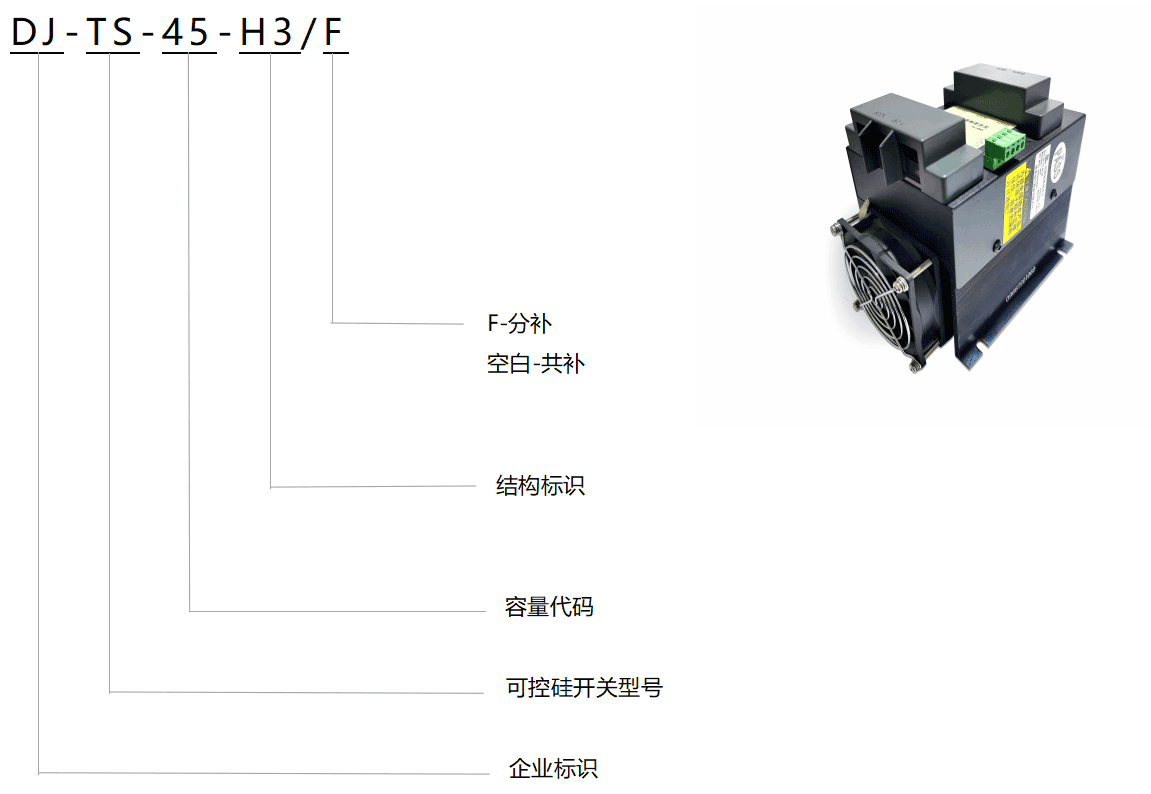

产品选型
型号 |
外观尺寸L×WxH(mm) |
安装尺寸L×W(mm) |
补偿方式 |
最大补偿容量(400V) |
重量kg |
DJ-TS-30-H2 |
185x125x150 |
120x114 |
共补 |
30kvar |
2.7kg |
DJ-TS-50-H2 |
215x125x150 |
120x114 |
共补 |
50kvar |
3.8kg |
DJ-TS-45-H3/F |
195x127x204.3 |
140(可活动,建议活动范围80-140) x110 |
分补 |
45kvar |
3.8kg |

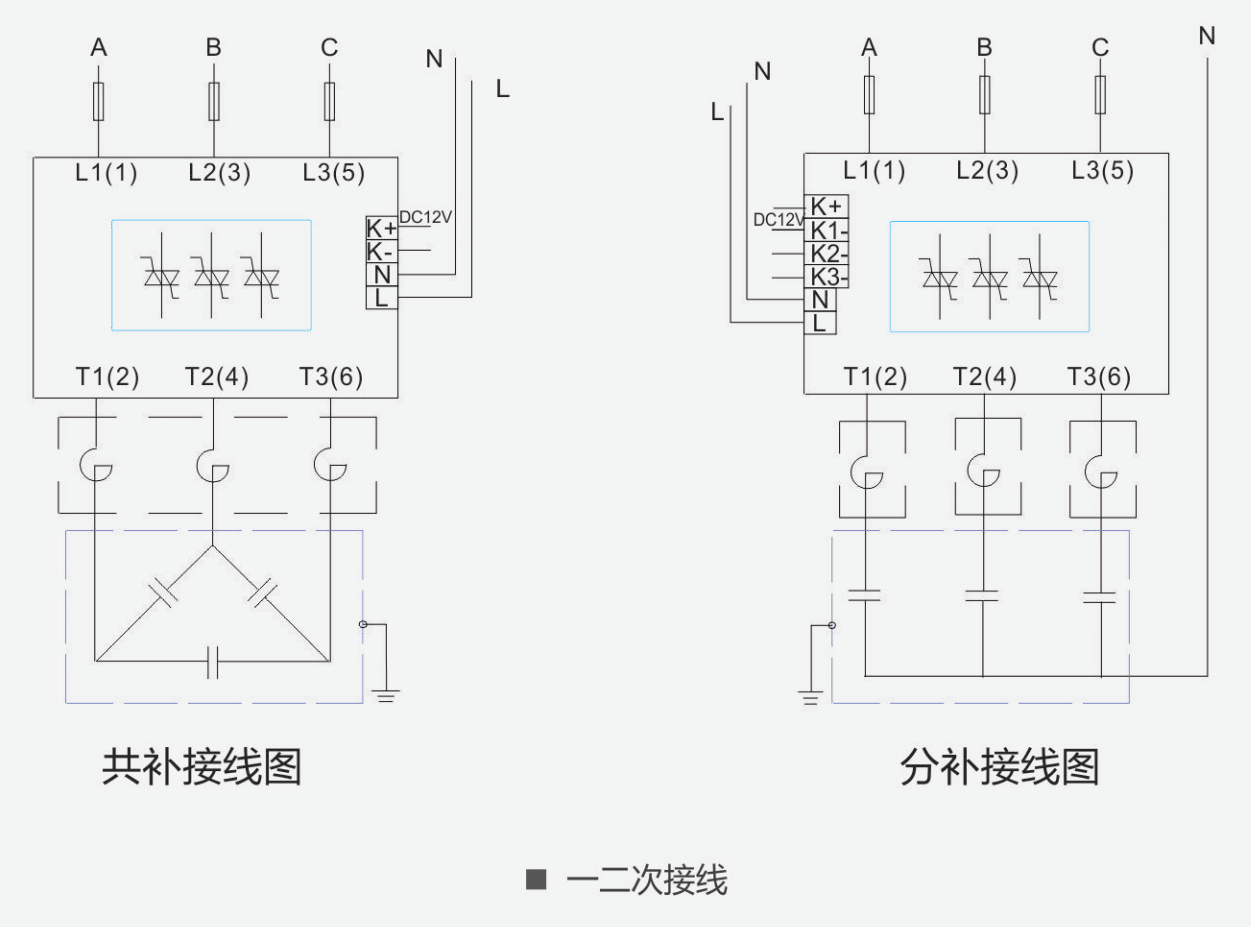

典型接线图
技术参数
型号 |
DJ-TS-30-H2 |
DJ-TS-50-H2 |
DJ-TS-45-H3/F |
|
额定电压 |
U |
400V 50/60Hz |
230V 50/60Hz |
|
驱动电流 |
|
≤30mA |
||
额定电流 |
I |
40A |
72A |
65A |
投切响应时间 |
t |
20ms |
||
安装位置 |
|
室内 |
||
控制信号 |
|
DC12V |
||
工作环境 |
温度 |
-25 °C ~55 °C |
||
湿度 |
≤90%(40 °C) |
|||
|
无剧烈震动和冲击 |
|||
|
无导电尘埃和腐蚀性气体 |
|||
风机参数 |
额定电压 |
AC 220V/50Hz |
||
温度参数 |
冷却方式 |
风冷:风机启动温度设定值为45 °C |
||
自冷 |
||||
过热保护 |
80 °C自动切除电容器组 |
