产品简介
模组产品的出现是无功补偿及滤波装置的重大变革，是市场的主流，是一种服务理念的提升。DJ模组单元由胜业电气自主研发和生产。所有零部件的选型均经过精密计算、设计、生产、试验。模组装配的柜体与传统柜体的优点主要有∶易于扩展，安装方便，结构紧凑，布局简洁美观;模块结构安全保障，延长电气设备使用寿命;保护措施齐全，如过压、欠压、过热、谐波等保护;产品质量责任归一，避免元器件厂商互相推诿的现象。胜业为客户提供售前、售中和售后于一体的服务。
产品特点
快速动态投切，补偿精度高，可多台并联运行，安装快速，维护方便。
具有电压、电流、温度、谐波等自动保护功能，配置超低损耗元器件。
积木式结构，实现功能定制，现无功补偿、滤波装置集成化。

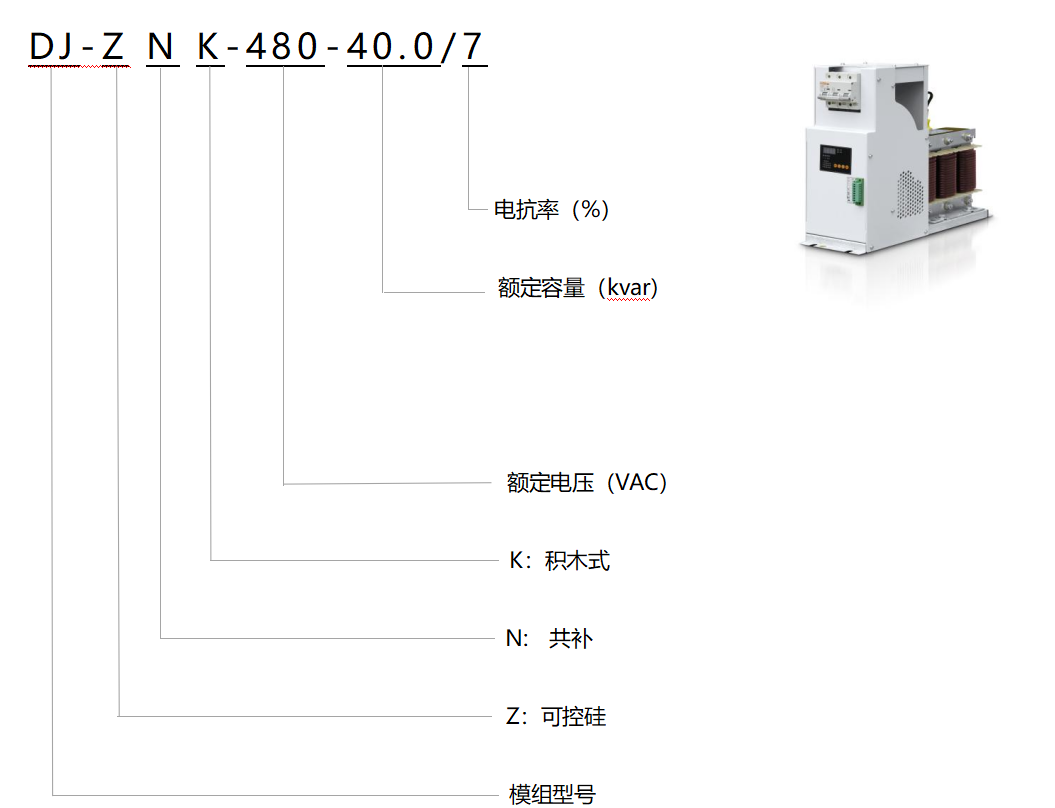

产品选型
|
规格型号 |
系统电压（V） |
补偿容量（kvar） |
尺寸/mm （长x竟x高） |
480V 容量(kvar ) |
投切方式 |
|
DJ-ZNK-480-40.2/7.0 |
400 |
30 |
457 x 156 x 415 |
40.2 |
可控硅 |
|
DJ-ZNK-480-33.5/7.0 |
400 |
25 |
457 x 156 x 415 |
33.5 |
可控硅 |
|
DJ-ZNK-480-30/7.0 |
400 |
22.4 |
457 x 156 x 415 |
30 |
可控硅 |
|
DJ-ZNK-480-20/7.0 |
400 |
15 |
457 x 156 x 415 |
20 |
可控硅 |
|
DJ-ZNK-28073 -25/7.0 |
400 |
18 |
457 x 156 x 415 |
25 |
可控硅 |
|
DJ-ZNK-480-40.2/7.0 |
400 |
30 |
457 x 156 x 415 |
40.2 |
复合开关 |
|
DJ-ZNK-480-30/7.0 |
400 |
22.4 |
457 x 156 x415 |
30 |
复合开关 |
|
DJ-ZNK-480-20/7.0 |
400 |
15 |
457 x 156 x 415 |
20 |
复合开关 |
|
DJ-ZNK-280 73-25/7.0 |
400 |
18 |
457 x 156 x 415 |
25 |
复合开关 |
|
DJ-ZNK-480-40.2/7.0 |
400 |
30 |
457 x 156 x 415 |
40.2 |
接触器 |
|
DJ-ZNK-480-20/7.0 |
400 |
15 |
457 x 156 x 415 |
20 |
接触器 |
技术参数
|
|
||
|
电气安全 |
绝缘强度 |
2500VAC , 60秒 |
|
防护等级 |
IP00 |
|
|
工作环境 |
温度 |
-40°C 〜55°C |
|
湿度 |
≤90%(40°C) |
|
|
压强 |
86kPa~106kPa |
|
|
工作电源 |
220V |
|
|
测量误差 |
电压 |
≤0.5% ( 20% 〜120%Un ) |
|
电流 |
≤0.5% ( 20% ~ 120%ln ) |
|
|
温度 |
≤ 1 °C |
|
|
功率因素 |
± 0.01 |
|
|
补偿误差 |
补偿误差 |
≤最小电容容量75% |
|
投切间隔 |
> 10秒 |
|
|
无功容量 |
单台不大于40kvar |
|
|
滤波参数 |
电抗率 |
7% （其他规格须与我们联系） |
|
调谐频率 |
189Hz |
|
|
谐波次数 |
5th, 7th, 11th, 13th, 15th, 17th |
|
|
可靠性 |
控制精度 |
100% |
|
投切允许次数 |
100000次 |
|
|
电容器衰减率 |
≤ 0.5%/ 年 |
|
|
电容器失效率 |
≤6% （运行60000小时） |
|
