产品简介
全数字化设计,交流采样,人机界面采用大屏幕LCD中文液晶显示器。可实时显示功率因数φ、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态、各种保护超限报警等信息。电容器控制方案支持三相补偿、分相补偿、综合补偿方案,可通过菜单操作进行设置控制方案。控制器具有RS-485,MODBUS标准现场总线通讯接口,方便接入智能开关柜系统。
产品特点
电容器投入延时、切除延时分别设定的功能,补偿效率高,投入、切除门限可预置,补偿精度高。
具有谐波电压电流测量及保护功能、失电保护功能;具有手动补偿自动补偿两种工作方式;具有、标准现场总线通讯接口.方便接入智能开关柜系统。
秉承以人为本的设计理念,模块化组装,全数字化设计,人机界面采用大屏幕中文液晶显示器。
信号交流采样,抗干扰能力强,避免出现误动作,工作可靠性高;能准确判断无功功率和功率因数,可避免发生振荡投切现象。

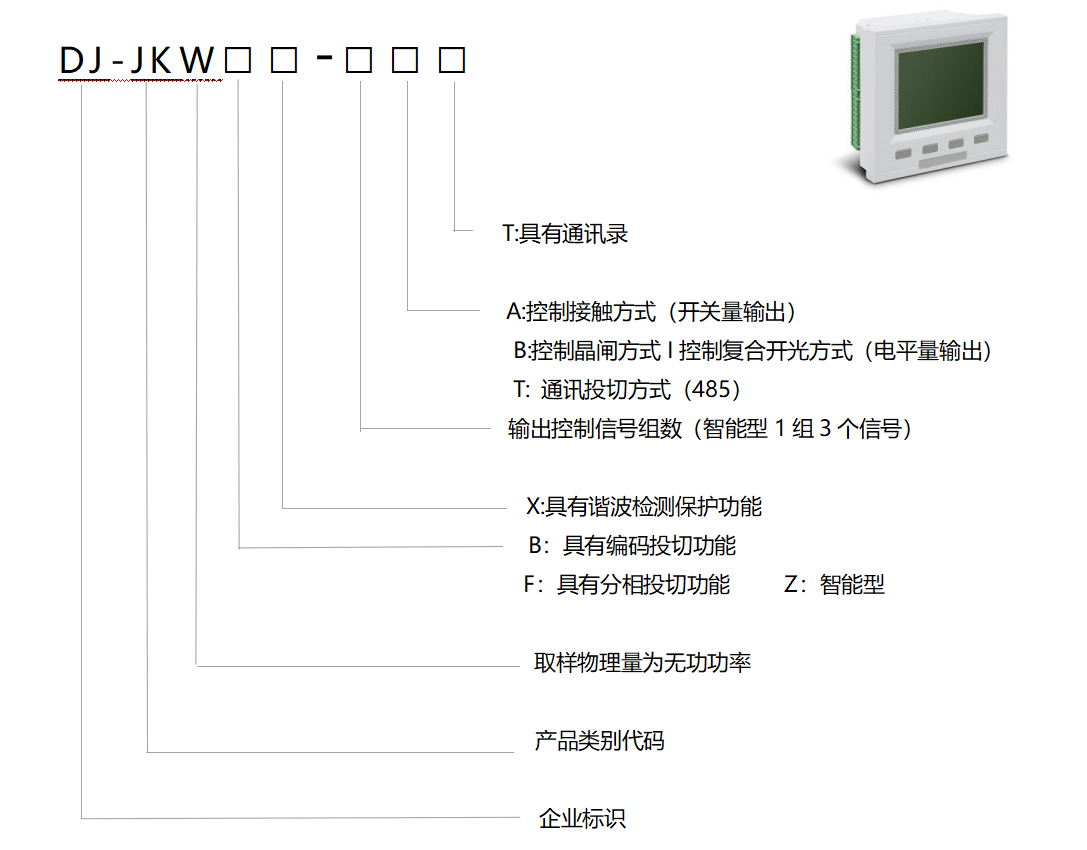

产品选型
型号 |
无缘路数 |
有源路数 |
输出方式 |
通讯接口 |
开孔尺寸(长×宽x深) |
主机尺寸(长×宽×深) |
补偿方式 |
DJ-JKWBX-21BT |
21 |
/ |
电平输出 |
有 |
138 x 138x65 |
/ |
共补 |
DJ-JKWFX-21BT |
21 |
/ |
电平输出 |
有 |
138 x 138x65 |
/ |
混补(共补+分补) |
DJ-JKWBX-21AT |
21 |
/ |
开关量输出 |
有 |
138 x 138x65 |
/ |
共补 |
DJ-JKWFX-21AT |
21 |
/ |
开关量 |
有 |
138 x 138x65 |
/ |
混补(共补+分补) |
DJ-JKWZX-21ATW |
21 |
/ |
开关量输出 |
有 |
261 x 180x90 |
246 x 137 x 66 |
混补(共补+分补) |
DJ-JKWZX-21BTW |
21 |
/ |
电平输岀 |
有 |
261 x 180x90 |
246 x 137 x 66 |
混补(共补+分补) |
DJ-JKWZX-12ATH |
12 |
8 |
开关量+485 |
有 |
261 x 180x90 |
246 x 137 x 66 |
混合(有源+无源) |
DJ-JKWZX-12BTH |
12 |
8 |
电平+485 |
有 |
261 x 180x90 |
246 x 137 x 66 |
混合(有源+无源) |
DJ-JKWZX-8TTY |
/ |
8 |
485通讯 |
有 |
261 x 180x90 |
246 x 137 x 66 |
有源 |
技术参数
|
||
环境条件
|
海拔 |
≤2500m |
温度 |
-20°C-60°C |
|
|
无导电尘埃、腐蚀性气体、易燃易爆介质;无剧烈振动和雨雪侵袭 |
|
输入/输出信号
|
取样电压 |
分补型:A、B、C各相电压 |
共补型:A、C相 |
||
取样电流 |
分补型:A、Bs C各相电流0〜5A |
|
共补型:B相0〜5A |
||
控制输岀 |
继电器:5A/250V |
|
可控硅:12V/30mA |
||
显示性能 |
|
LCD液晶显示器数据显示刷新周期≤ 1秒 |
测量精度
|
电压 |
±0.5% |
电流 |
±0.5% |
|
功率因素 |
±1.0% |
|
有功功率 |
±1.0% |
|
无功功率 |
±1.0% |
|
频率 |
+0.1 Hz |
|
ID设置 |
ID号 |
001-255 |
通讯速率 |
4800-38400bps |
|
测量数据
|
电压 |
100V-290V |
电流 |
0-6000A |
|
灵敏度 |
50mA(二次) |
|
功率因素 |
滞后0.200 ~超前0.200 |
|
工作电源 |
220V±20% |
|
测量频率 |
47~53Hz |
|
有功功率 |
0~6553kW |
|
无功功率 |
0 ~ 6553kvar |
|
电压总谐波畸变率 |
0-100% |
|
电流总谐波畸变率 |
0-100% |
|
通讯接口数据 |
接口 |
RS-485 |
协议 |
MODBUS通讯协议 |
|
设置数据 |
电流变比 |
比率值:1~ 1200 |
延时时间 |
接触器:5秒~100秒可控硅0.1秒~30秒 |
|
目标功率因素 |
滞后0.9 ~超前1.0 |
|
过压设定 |
230V〜290V或关闭 |
|
欠压设定 |
180V~200V或关闭 |
|
切除门限 |
0.5-1.2 |
|
谐波保护电压 |
1.0%〜50%或关闭 |
|
谐波电流保护 |
2.0%-100%或关闭 |
|
分补补偿容量组数 |
0~7 |
|
三相补偿电容器组数 |
0~21 |
|
电容器组数分配 |
分相组数x 3+三相组数≤ 21 |
|
电容预置 |
0 ~ 999kvar 每组 |
