湖北电容器作为无功补偿柜内的最核心的器件,寿命除了受使用环境影响外,其谐波电流、合闸涌流及长期过电压的大小影响也非常重要,严重时直接造成电容器损坏,因此在电容器前串联一定比例的电抗器,用以抑制和吸收部分谐波,确保补偿回路的安全性和稳定性是目前最常见的方法。串联电抗器的作用主要有如下几种,第一,抑制谐波放大,并且滤除一定比例的谐波;第二,经过精确搭配,与电容器串联组成无源滤波器,可以精确滤除某次谐波;第三,抑制投入电容器时的涌流,保护 电容器及其他元器件。

产品简介

电容器作为无功补偿柜内的最核心的器件,寿命除了受使用环境影响外,其谐波电流、合闸涌流及长期过电压的大小影响也非常重要,严重时直接造成电容器损坏,因此在电容器前串联一定比例的电抗器,用以抑制和吸收部分谐波,确保补偿回路的安全性和稳定性是目前最常见的方法。串联电抗器的作用主要有如下几种,第一,抑制谐波放大,并且滤除一定比例的谐波;第二,经过精确搭配,与电容器串联组成无源滤波器,可以精确滤除某次谐波;第三,抑制投入电容器时的涌流,保护 电容器及其他元器件。



产品特点

纯干式结构,树脂浇注,带二次保护温控开关。
采用真空加压浸渍技术,使绕组和铁芯牢固更完美结合,防腐性强,电性能更稳定。
采用优质硅钢片;高绝缘等级绕组,产品低温升,低损耗,低噪音,过载能力强。

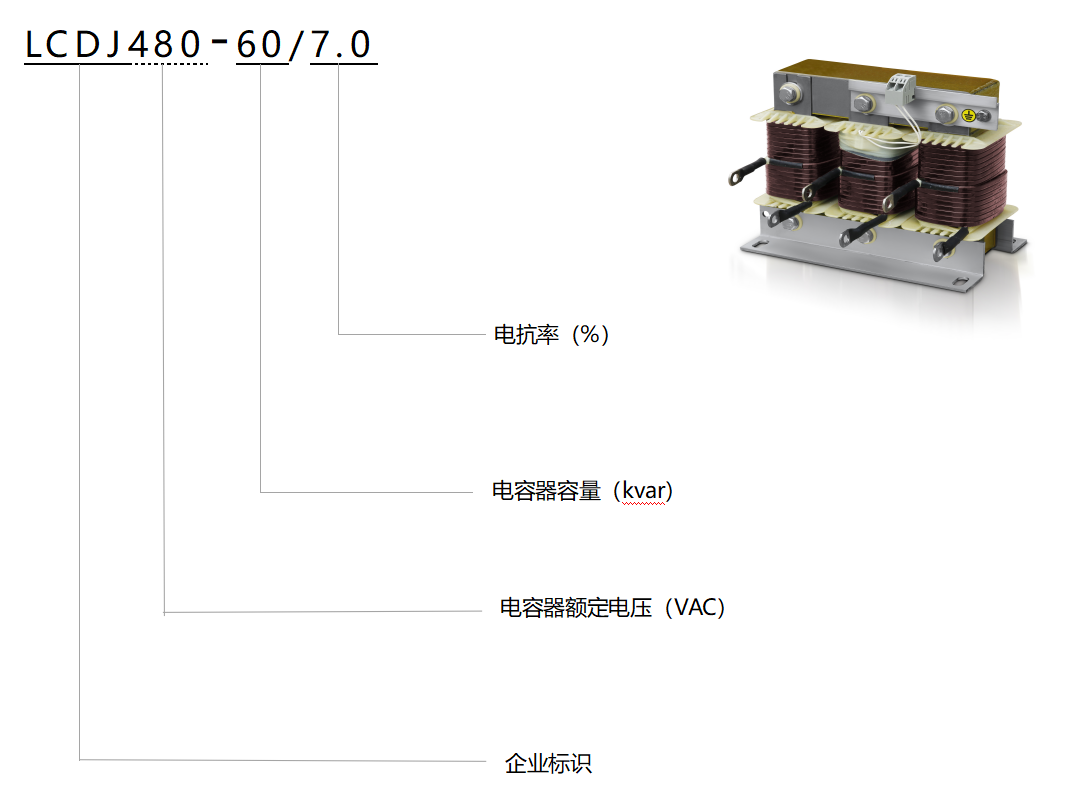

产品选型

接线方式

型号规格

电抗率(%)

电流(A)

外形尺寸/mm ± 5.0mm

安装尺寸/mm ±2.0mm

配套电容器容量规格

长(L)

宽(W)

高(H)

正面 a

侧面b

共补型三相

LCDJ480-20.1/7.0

7

24.4

230

160

185

155

86

TMPDDJ480-20.1-3

共补型三相

LCDJ480-25/7.0

7

30.5

240

160

200

200

106

TMPDDJ480-25-3

共补型三相

LCDJ480-30/7.0

7

36.6

240

170

200

200

106

TMPDDJ480-30-3

共补型三相

LCDJ480-33.5/7.0

7

40.9

240

170

200

200

106

TMPDDJ480-33.5-3

共补型三相

LCDJ480-40.2/7.0

7

49.1

255

185

200

200

122

TMPDDJ480-40.2-3

共补型三相

LCDJ480-50/7.0

7

61.0

285

190

220

200

110

TMPDDJ480-25-3*2

共补型三相

LCDJ480-60/7.0

7

73.3

290

200

220

200

120

TMPDDJ480-30-3*2

共补型三相

LCDJ480-67/7.0

7

81.8

290

200

220

200

120

TMPDDJ480-33.5-3*2

共补型三相

LCDJ480-80.4/7.0

7

98.2

295

210

260

200

133

TMPDDJ480-40.2-3*2

共补型三相

LCDJ525-25/14

13.5

25.9

285

180

220

200

110

TMPDDJ525-25-3

共补型三相

LCDJ525-30/14

13.5

31.3

290

200

220

200

120

TMPDDJ525-30-3

共补型三相

LCDJ525-37/14

13.5

38.6

290

200

220

200

120

TMPDDJ525-37-3

共补型三相

LCDJ525-40/14

13.5

41.3

290

200

220

200

120

TMPDDJ525-40-3

共补型三相

LCDJ525-50/14

13.5

51.7

290

200

260

200

123

TMPDDJ525-25-3*2

共补型三相

LCDJ525-60/14

13.5

62.1

300

210

280

200

123

TMPDDJ525-30-3*2

共补型三相

LCDJ525-74/14

13.5

77.1

330

210

310

200

140

TMPDDJ525-37-3*2

分补型单相

LCDJ280-10/7.0N

7

35.7

135

170

150

90

108

TMPDDJ280-10-1

分补型单相

LCDJ280-13.4/7.0N

7

47.8

165

180

165

115

118

TMPDDJ280-13.4-1

分补型单相

LCDJ280-15/7.0N

7

53.6

165

180

165

115

118

TMPDDJ280-15-1

分补型单相

LCDJ280-20.1/7.0N

7

71.4

165

180

165

115

118

TMPDDJ280-20.1-1

分补型单相

LCDJ300-10/14N

13.5

31.4

165

180

165

115

118

TMPDDJ300-10-1

分补型单相

LCDJ300-15/14N

13.5

47.0

193

200

200

130

136

TMPDDJ300-15-1

分补型单相

LCDJ300-20/14N

13.5

62.7

193

200

200

130

136

TMPDDJ300-20-1



技术参数

指标

具体参数

配套电容器额定电压

277V,303V,480V,525V

电抗率

6.0%, 7.0%, 13.5,%, 14%

相数

单相,三相

电感量

0≤LN≤5%

额定频率

50Hz, 60Hz

稳定过电流

≤1.35IN

耐压试验

绕组对地3kV/1分钟

温升

线圈温升≤75K

损耗

≤ 15w/kvar

运行环境

-40℃-50℃

湿度≤90%

温控开关

65 °C常开,120 °C常闭

绝缘温度等级

F, H级

噪音

≤ 48dB

防护等级

IP00 ,室内安装

线性度

1.4IN-1.8IN

安装间距

> 50mm

















更多详情请点击查看:
