产品简介
低压电力电容器全称低压自愈式并联电容器，通俗讲就是一个可以“储存电荷的容器”，属有机薄膜电容类，薄膜电容器其特点 是具备自愈性，即在极间介质被局部击穿后能迅速恢复电性能，其余不受影响。低压电力电容器主要是用于无功功率补偿，起到 提高功率因数的作用，与串联电抗一起使用还可以起到抑制谐波的作用，对供电系统及用户起到减少线路损耗和提高设备利用率 的重要作用，是改善电能质量重要核心元器件之一。
产品特点
圆柱形铝外壳，具有散热好，重量轻，体积小，,不生锈特点。
双重保护:二次保护装置和内置过压力切断保
双重保护:二次保护装置和内置过压力切断保
双重保护:二次保护装置和内置过压力切断保护装置。
根据不同使用场合，提供多种接线端子供客户选择。
采用国际最先进卷绕机，确保每个产品的稳定性、一致性。
产品选型
|
型号规格 |
额定电压 (V) |
额定容量 (kvar) |
额定电容量 (uF) |
额定电流 (A) |
外形尺寸(mm) |
用途 |
|
TMPDDJ280-5-1 |
280 |
5 |
203 |
18 |
76 x 240-M 12*16 |
单相 适用220V系统电压，配套7%电抗器使用纯补偿使用 (谐波小系统) |
|
TMPDDJ280-10-1 |
280 |
10 |
406 |
36 |
96 x 240-M 16*25 |
|
|
TMPDDJ280-15-1 |
280 |
15 |
609 |
54 |
116 x 240-M 16*25 |
|
|
TMPDDJ280-20-1 |
280 |
20 |
812 |
71 |
116 x 285-M 16*25 |
|
|
TMPDDJ300-5-1 |
300 |
5 |
177 |
17 |
65 x 240-M 12*16 |
单相 适用220V系统电压，配套14%电抗器使用 |
|
TMPDDJ300-10-1 |
300 |
10 |
354 |
33 |
86 X 240-M 12*16 |
|
|
TMPDDJ300-15-1 |
300 |
15 |
531 |
50 |
106 x 240-M 16*25 |
|
|
TMPDDJ300-20-1 |
300 |
20 |
708 |
67 |
106 x 285-M 16*25 |
|
|
TMPDDJ450-5-3 |
450 |
5 |
79 |
6 |
76 x 175-M12*16 |
三相 适用400V系统电压，纯补偿使用 (谐波小系统)
|
|
TMPDDJ450-10-3 |
450 |
10 |
157 |
13 |
76 x 240-M 12*16 |
|
|
TMPDDJ450-15-3 |
450 |
15 |
236 |
19 |
86 x 240-M12*16 |
|
|
TMPDDJ450-20-3 |
450 |
20 |
315 |
26 |
96 x 240-M 16*25 |
|
|
TMPDDJ450-25-3 |
450 |
25 |
393 |
32 |
106 x 240-M 16*25 |
|
|
TMPDDJ450-30-3 |
450 |
30 |
472 |
38 |
116 x 240-M 16*25 |
|
|
TMPDDJ480-5-3 |
480 |
5 |
69 |
6 |
76 x 175-M12*16 |
三相 适用400V系统电压， 配套7%电抗器使用 |
|
TMPDDJ480-10-3 |
480 |
10 |
138 |
12 |
76 x 240-M 12*16 |
|
|
TMPDDJ480-15-3 |
480 |
15 |
207 |
18 |
86 x 240-M 12*16 |
|
|
TMPDDJ480-20-3 |
480 |
20 |
276 |
24 |
96 x 240-M 16*25 |
|
|
TMPDDJ480-25-3 |
480 |
25 |
346 |
30 |
106 x 240-M 16*25 |
|
|
TMPDDJ480-30-3 |
480 |
30 |
415 |
36 |
116 x 240-M 16*25 |
|
|
TMPDDJ480-40-3 |
480 |
40 |
553 |
48 |
116 x 285-M 16*25 |
|
|
TMPDDJ525-5-3 |
525 |
5 |
58 |
5 |
76 x 175-M12*16 |
三相 适用400V系统电压， 配套14%电抗器使用 |
|
TMPDDJ525-10-3 |
525 |
10 |
116 |
11 |
76 x 240-M12*16 |
|
|
TMPDDJ525-15-3 |
525 |
15 |
173 |
16 |
96 x 240-M 16*25 |
|
|
TMPDDJ525-20-3 |
525 |
20 |
231 |
22 |
106 x 240-M 16*25 |
|
|
TMPDDJ525-25-3 |
525 |
25 |
289 |
27 |
116 x 240-M 16*25 |
|
|
TMPDDJ525-30-3 |
525 |
30 |
347 |
33 |
116 x 285-M 16*25 |
|
|
TMPDDJ525-37-3 |
525 |
37 |
428 |
41 |
136 x 240-M 16*25 |
|
|
TMPDDJ815-10-3 |
815 |
10 |
48 |
7 |
96 x 245-M 16*25 |
三相 适用690V系统电压， 配套7%电抗器使用 |
|
TMPDDJ815-15-3 |
815 |
15 |
72 |
11 |
96 x 245-M 16*25 |
|
|
TMPDDJ815-20-3 |
815 |
20 |
96 |
14 |
116 x 245-M 16*25 |
|
|
TMPDDJ815-25-3 |
815 |
25 |
120 |
18 |
116 x 245-M 16*25 |
|
|
TMPDDJ815-30-3 |
815 |
30 |
144 |
21 |
116 x 290-M 16*25 |
|
|
TMPDDJ880-10-3 |
880 |
10 |
41 |
7 |
96 x 245-M 16*25 |
三相 适用690V系统电压， 配套14%电抗器使用 |
|
TMPDDJ880-15-3 |
880 |
15 |
62 |
10 |
116 x 245-M 16*25 |
|
|
TMPDDJ880-20-3 |
880 |
20 |
82 |
13 |
116 x 245-M 16*25 |
|
|
TMPDDJ880-25-3 |
880 |
25 |
103 |
16 |
116 x 290-M 16*25 |
|
|
TMPDDJ880-30-3 |
880 |
30 |
123 |
20 |
116 x 290-M 16*25 |

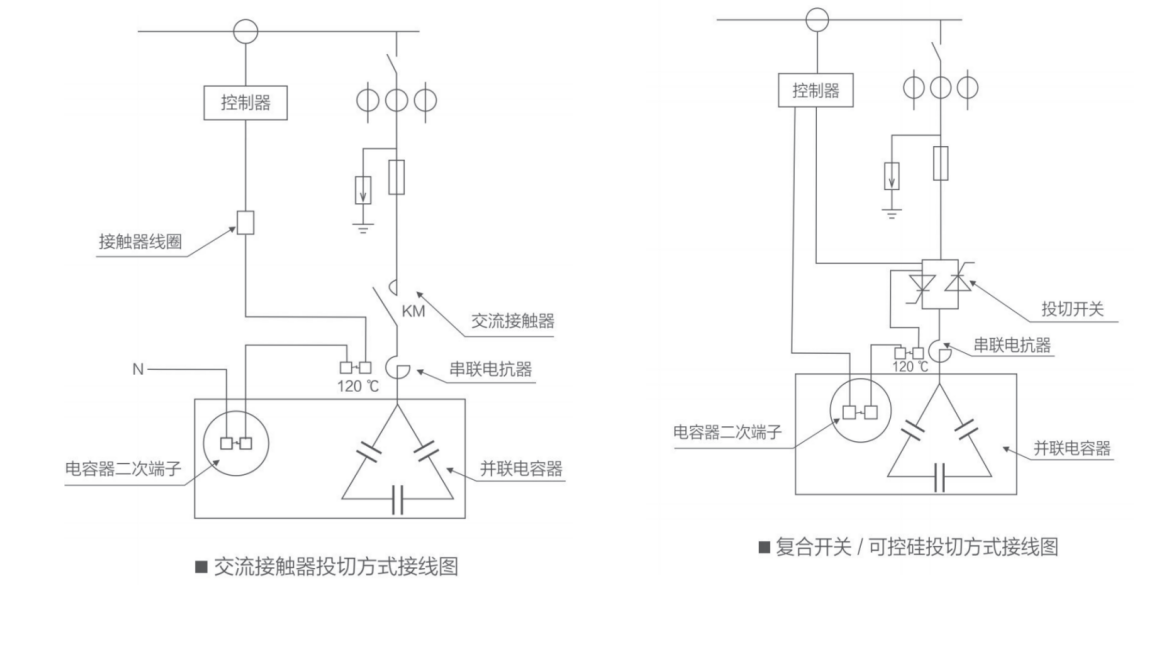

典型接线图
技术参数
|
|
|
|
环境湿度 |
-40/D |
|
相对湿度 |
≤90% |
|
海拔 |
≤2000m |
|
损耗角正切
|
DF≤0.001 |
|
容量偏差
|
-5%~+10% |
|
极间耐压 |
2.15Un VAC，5秒 |
|
极壳耐压 |
3600VAC，2秒 |
|
放电 |
断电后3分钟内放电至75伏以下 |
|
密封性 |
90+2℃ 3小时无渗漏（油性产品）泄漏率<0.5SCCM（充气产品） |
|
安全性 |
具有可靠的过压力切断保护。满足IEC60831-2标准的破坏试验要求，满足UL.8 10标准的10000AFC要求 |
|
允许过电压 |
1.1Un |
|
允许过电流 |
1.3ln |
|
产品可靠性
|
在额定电压及标称温度类别下运行60000/5000小时，产品是小于6%/0.5%（1ppm元件小时） |
