导轨式电能表

来源: 本站 作者: admin 发布时间: 2022-03-24 20:50:23 浏览次数: 1802
导轨式电能表采用模数化设计,具有体积小,易安装,易组网等优点,易于实现终端照明电能计量,便于照明系统加装电度表的改造。武汉成套设备

产品简介

导轨式电能表采用模数化设计,具有体积小,易安装,易组网等优点,易于实现终端照明电能计量,便于照明系统加装电度表的改造。



特点

强弱电分离设计
双向电能计量
参数可编程
直连100A
复费率电能计量

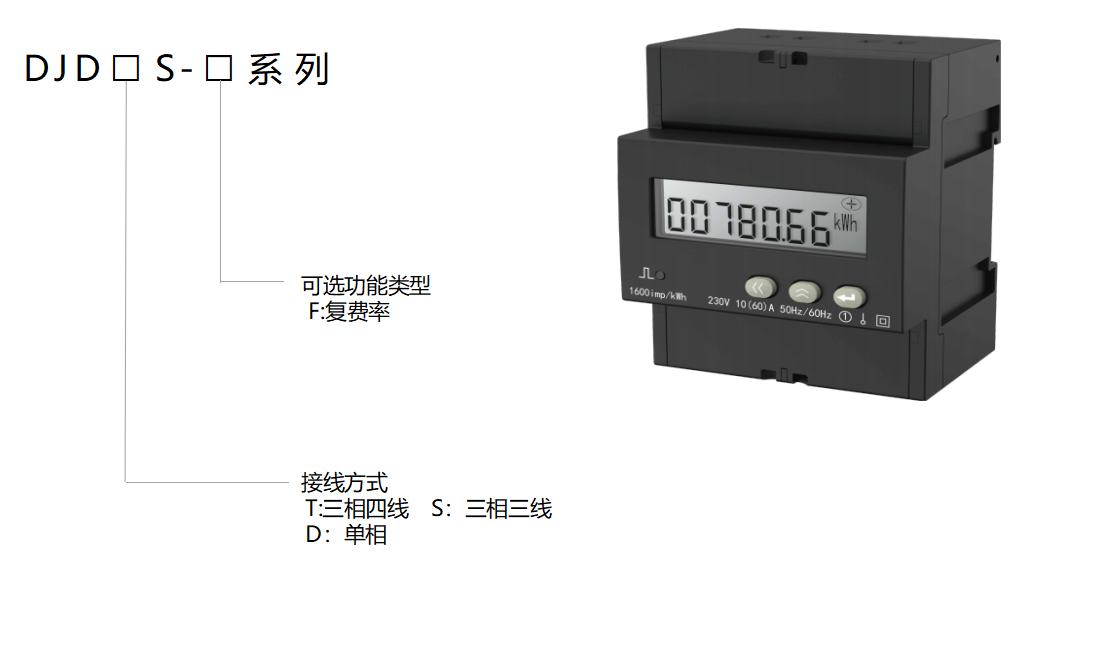

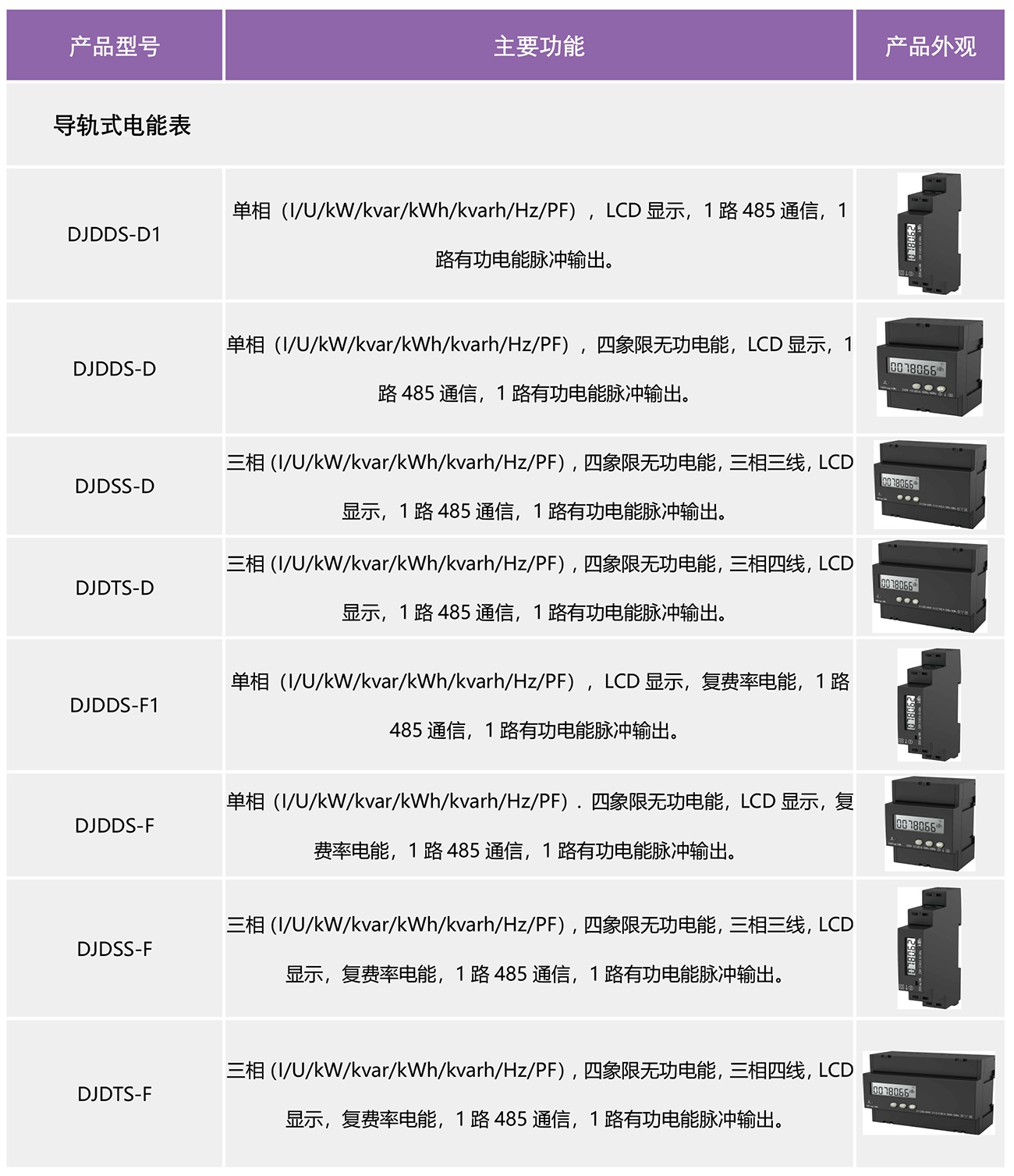

产品选型

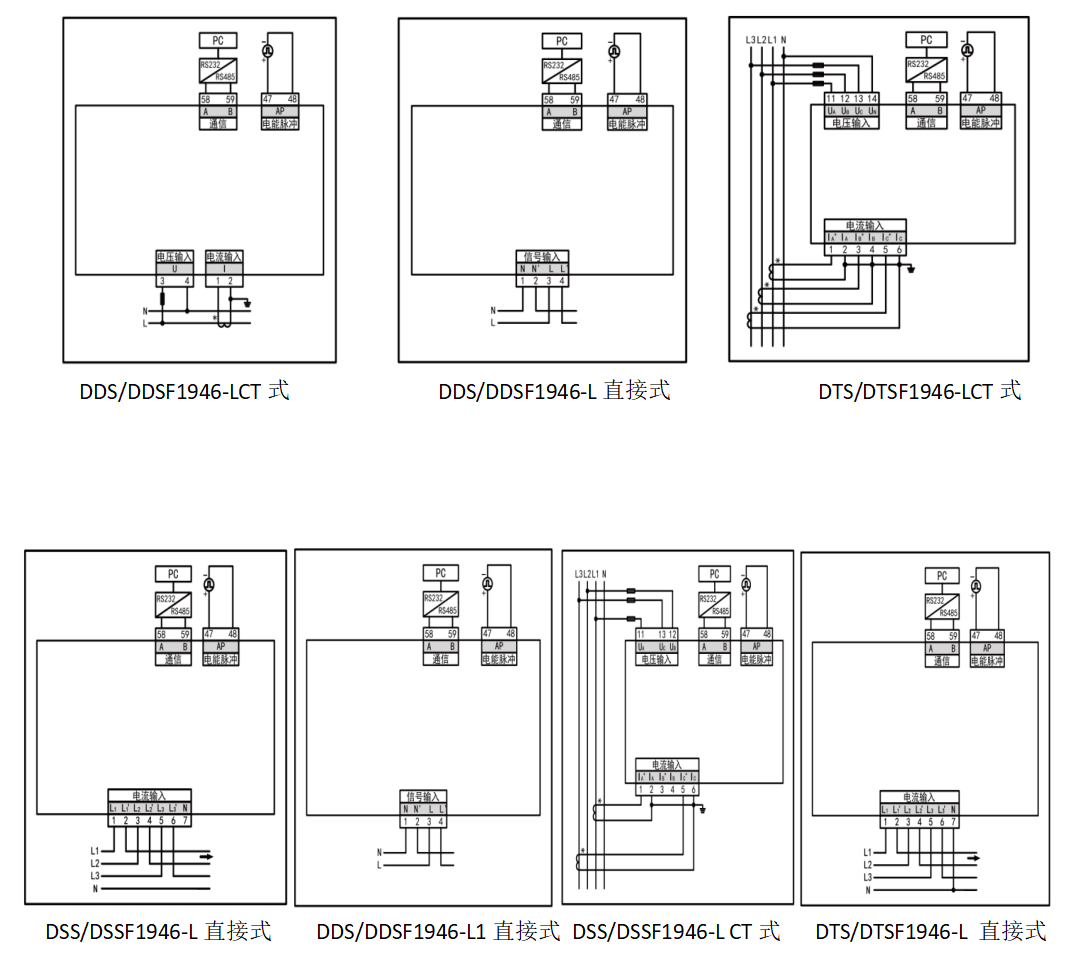

典型接线图



技术参数

项目

DJDDS-D1

DJDDS-D

DJDSS-D

DJDTS-D

精度等级

电压/电流∶0.5级功率/有功电能∶1级无功电能∶2级

电压/电流∶0.5级功率/有功电能∶1级无功电能∶2级


电压/电流∶0.2级功率∶0.5级有功电能∶0.5S级无功电能∶2级


电压/电流∶0.2级功率∶0.5级有功电能∶0.5S级无功电能∶2级


额定电压

220V

220V

3×380V

3×220V/380V

输入电流

直接接入

5(40)A

5(100)A

5(100)A

5(100)A

经CT接入

-

1.5(6)A

1.5(6)A

1.5(6)A

频率

50/60Hz

50/60Hz

50/60Hz

50/60Hz

接线方式

单相

单相

三相三线

三相四线

工作电压范围

0.8Un~1.2Un

功耗

电压回路

<2VA

电流回路

<0.1VA

起动电流

直流接入

0.04Ib

0.002Ib

经CT接入

-

0.001In

电能脉冲

1路有功电能脉冲输出,脉宽(80± 20%)ms

时钟误差

≤0.5s/d

RS485通信接口

Modbus-RTU或DL/T645通信协议,波持率最高至9600bps。


IP防护

IP51(面板)/IP20(外壳)

运行温度

-10℃~55℃

存贮温度

-25℃~75℃

相对湿度

5%~95%(无凝露)
