产品简介
该系列多功能电力仪表具备全电量参数测量、双向电能计量、四象限无功电能计量和谐波分析等功能，可接入电力监控系统、能源管理系统，实现远程数据监测。
特点
高精度
高防护等级
功能可扩展
适用于各种监控系统

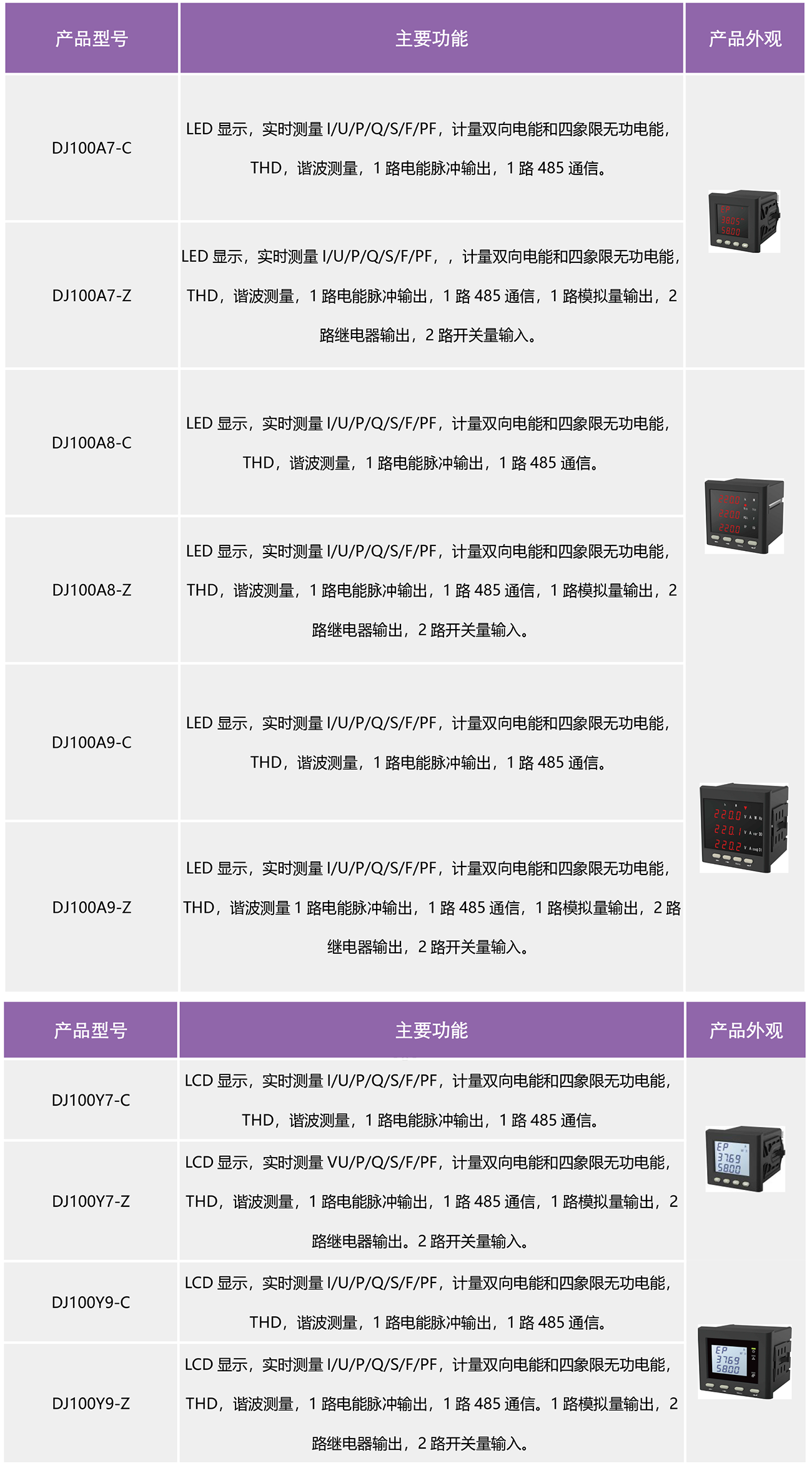

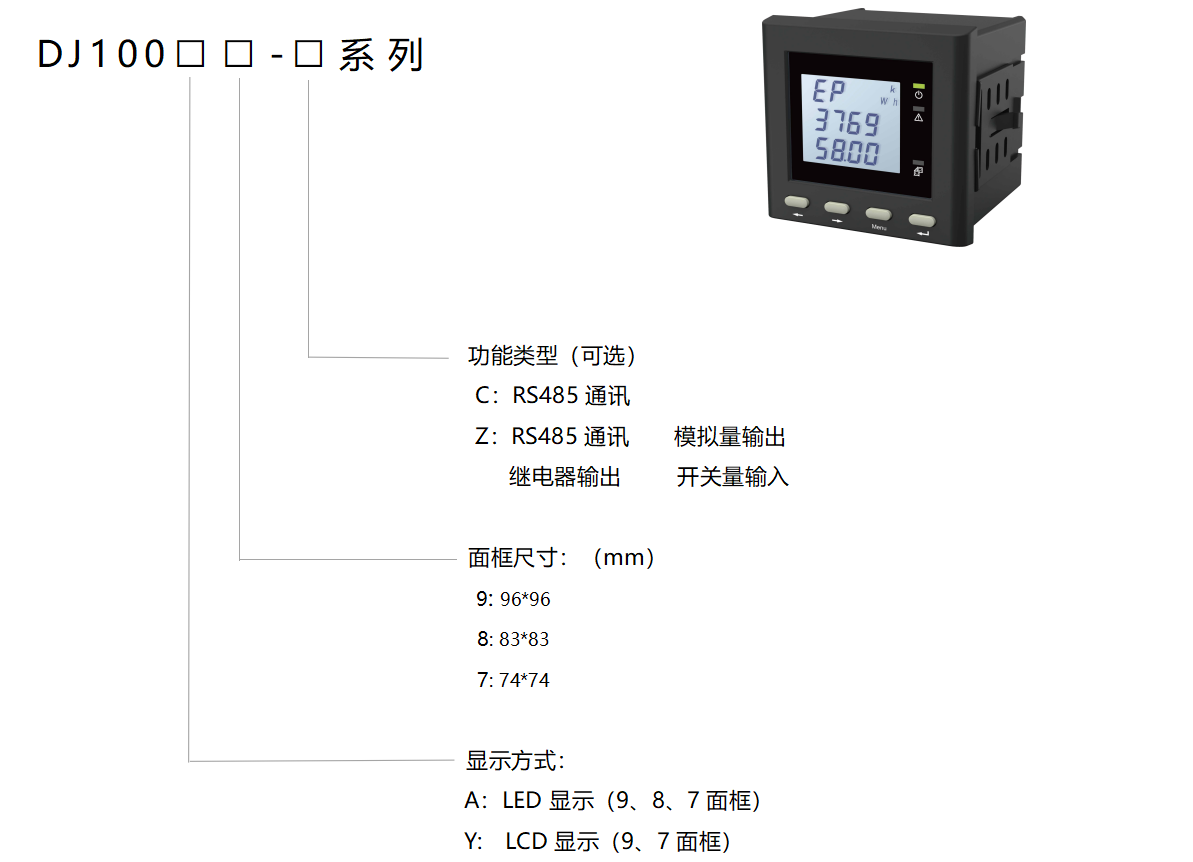

产品选型

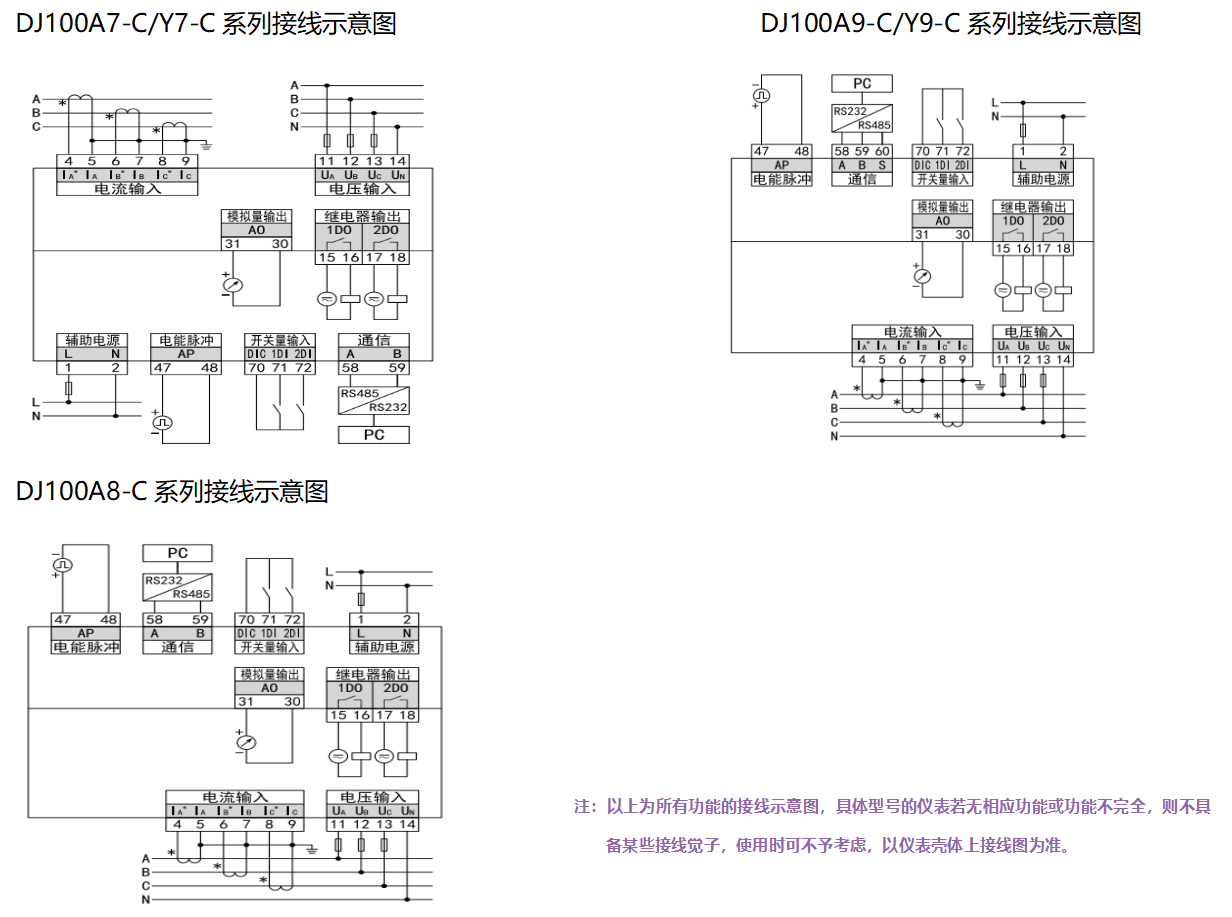

典型接线图
技术参数
|
项目 |
参数 |
||
|
准确度等级 |
电压、电流∶0.2%;功率0.5%;频率±0.01Hz，有功电能∶0.5S |
||
|
显示数据刷新时间 |
1s |
||
|
信号输入 |
电压 |
额定值 |
AC100V/AC380V |
|
过负荷 |
持续：1.2Un，瞬时：2Un/1min |
||
|
功耗 |
≤0.1VA |
||
|
电流 |
额定值 |
1A/5A/333mV |
|
|
过负荷 |
持续∶1.2In，瞬时∶10In/3s |
||
|
功耗 |
≤0.2VA |
||
|
频率 |
45~65Hz |
||
|
通信 |
RS480接口 |
Modbus-RTU协议，最高波特率至9600bps |
|
|
电能脉冲 |
光耦隔离，脉冲宽度80ms±20% |
||
|
开关量输入 |
光耦隔离，无源干接点 |
||
|
继电器输出 |
触点容量AC250V5A或DC30V 5A |
||
|
模拟量输出 |
4~20mA/0~5V/0~10V |
||
|
辅助电源 |
工作范围 |
AC/DC80~270V |
|
|
功耗 |
s5VA |
||
|
环境条件 |
工作温度 |
|
-10℃~55℃ |
|
存储温度 |
|
-25℃~70℃ |
|
|
相对湿度 |
|
≤93%RH |
|
|
海拔 |
|
≤2000m |
|
|
安全 |
绝缘 |
|
信号、电源、输出端子对壳电阻≥100MΩ |
|
耐压 |
|
电源、输入、输出≥2kV |
|
|
防护等级 |
面框IP54 |
||
